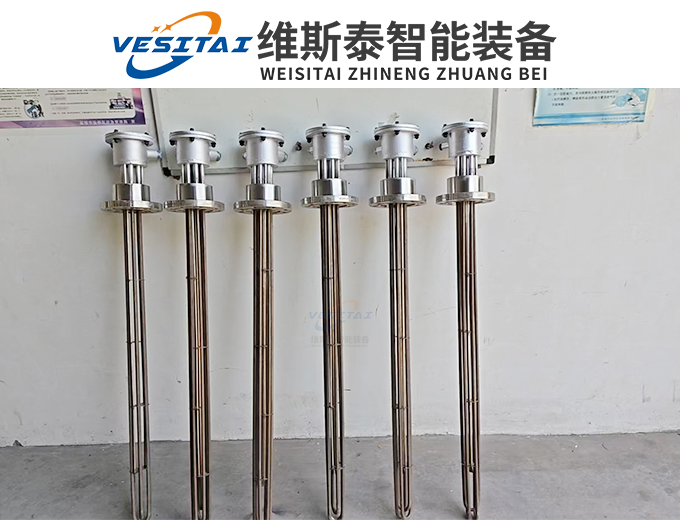

法兰加热器（也称法兰式电加热器 / 插入式加热器）-维斯泰

一、基本结构

• 法兰盘：标准碳钢 / 不锈钢法兰（常用 DN25–DN300，压力 PN10–PN40），用于与罐体、管道或反应釜螺栓连接，配密封垫片防漏。

• 加热元件：多支 U 型不锈钢电热管（304/316/321 / 钛材），管内装镍铬电阻丝与高纯氧化镁粉（绝缘 + 导热）。

• 接线盒：普通 / 防爆型，内置陶瓷端子、温控 / 超温保护模块，防护等级 IP54–IP65。

• 温控与保护：配 PT100 热电偶、PID 温控器、干烧 / 超温 / 低液位联锁保护。

二、工作原理

三、核心优势

1. 高效节能：直接浸入加热，热效率≥90%，比夹套加热节能 15%–25%。

2. 密封可靠：法兰 + 垫片连接，耐压防漏，适合高压 / 高温 / 腐蚀工况。

3. 安装维护简便：标准法兰接口，无需焊接，单支电热管可单独更换，维修成本低。

4. 定制化强：功率（1kW–数百 kW）、电压（220V/380V/660V）、长度、法兰规格、材质均可按工况定制。

5. 安全防爆：可设计防爆结构（Ex d IIB T4/T6），适用于石化、天然气等危险环境。

四、常见材质与适用介质

• 304 不锈钢：清水、弱腐蚀液体，温度≤300℃。

• 316L 不锈钢：化工溶剂、弱酸弱碱、食品级介质，温度≤350℃。

• 321 不锈钢：高温导热油、重油，温度≤450℃。

• 钛合金 / 铁氟龙：强酸强碱、强腐蚀介质，温度≤260℃。

五、典型应用场景

• 石油化工：原油 / 沥青储罐加热、反应釜升温、导热油炉、管道伴热。

• 暖通水处理：热水锅炉、循环水加热、污水处理、空调系统辅热。

• 食品制药：配料罐、发酵罐、清洗槽加热，符合 GMP 卫生要求。

• 机械工业：油槽预热、热处理炉、模具加热、清洗设备。

• 能源环保：LNG 气化加热、脱硫脱硝介质加热、废气处理设备。

六、选型与使用要点

1. 功率计算：按介质类型、容积、升温时间、散热损失计算，预留 10%–20% 余量。

2. 材质匹配：根据介质腐蚀性、温度、压力选择管材质与法兰压力等级。

3. 安装要求：必须完全浸没在液面以下，严禁干烧；法兰密封面清洁，螺栓对角均匀紧固。

4. 维护保养：定期检查结垢（水垢 / 油焦），及时清洗以防热阻增大与干烧风险；接线盒保持干燥防水。
